МЧ00.07.00.00 призма раздвижная - 3D модели, сборочный чертеж и спецификация

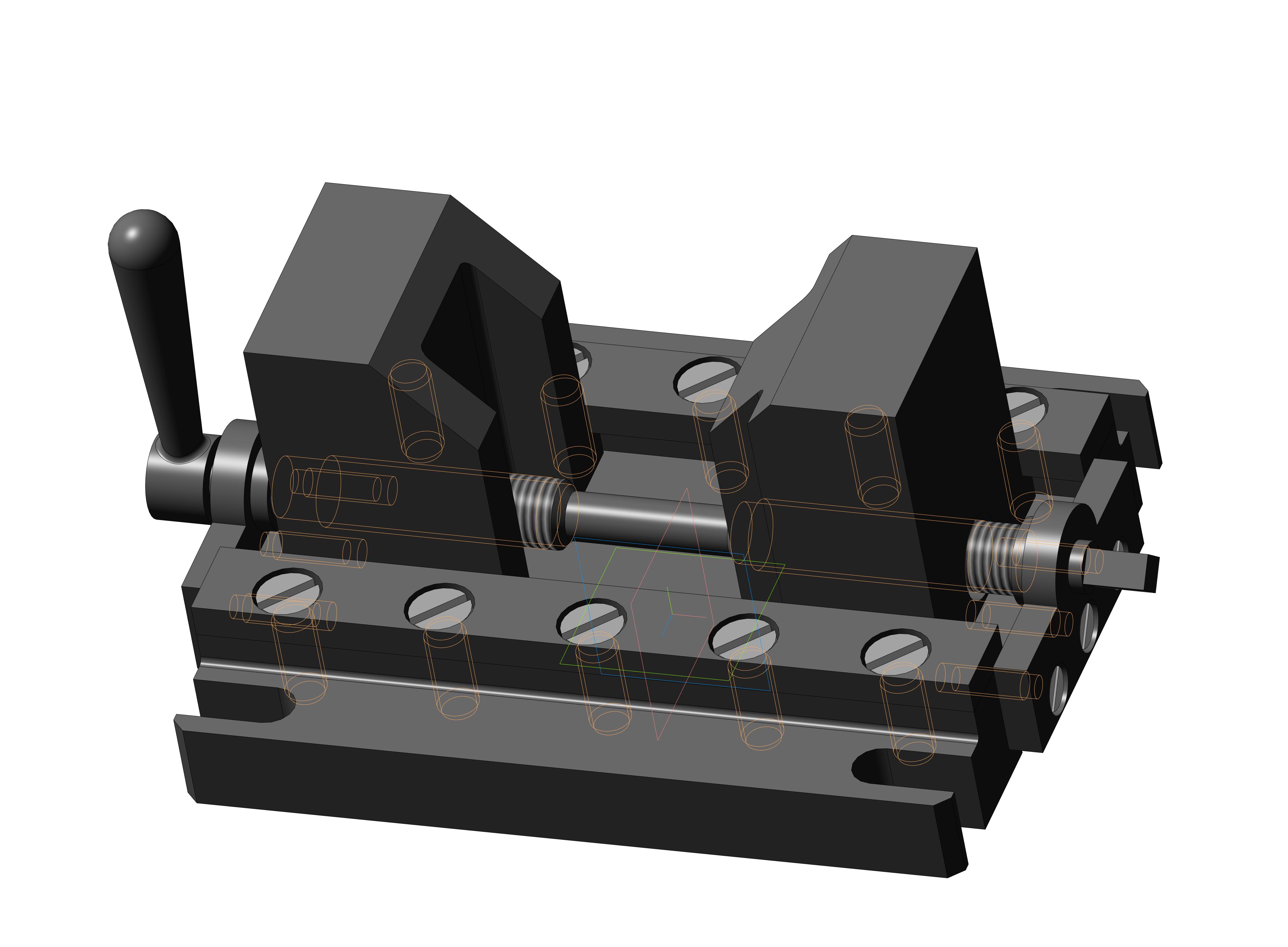

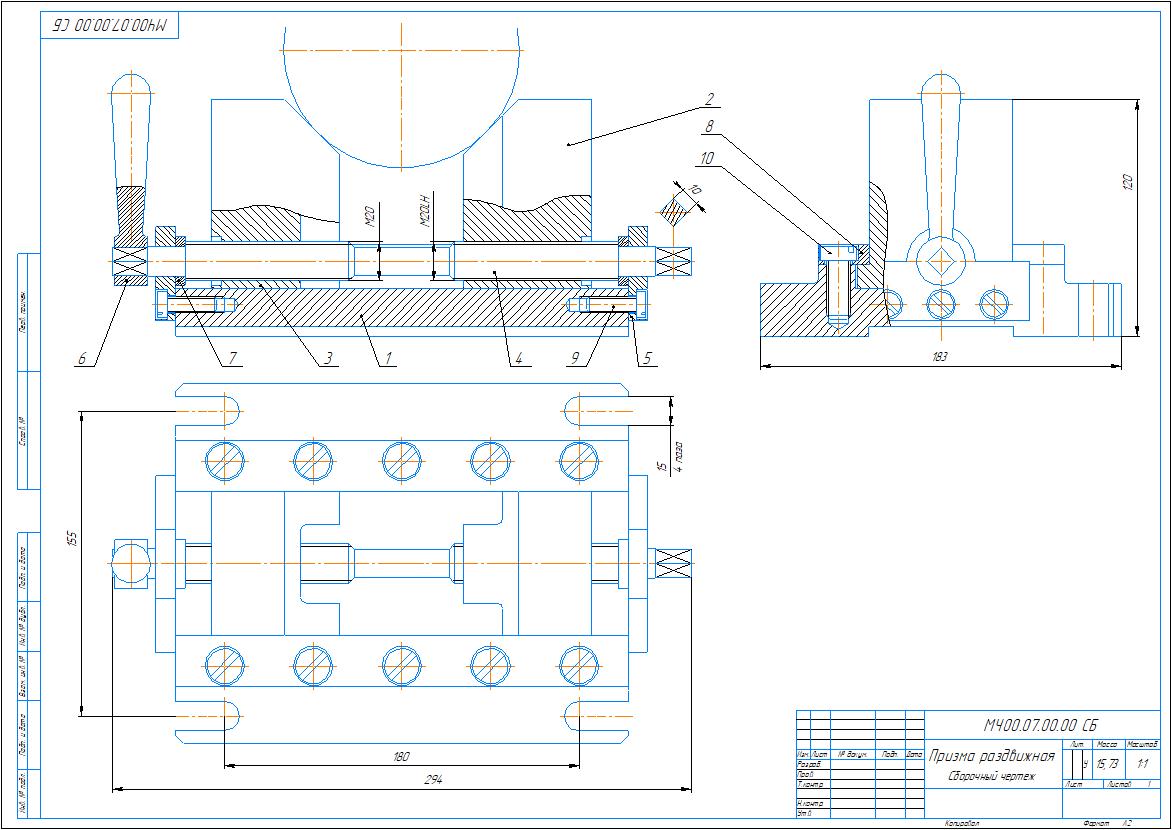

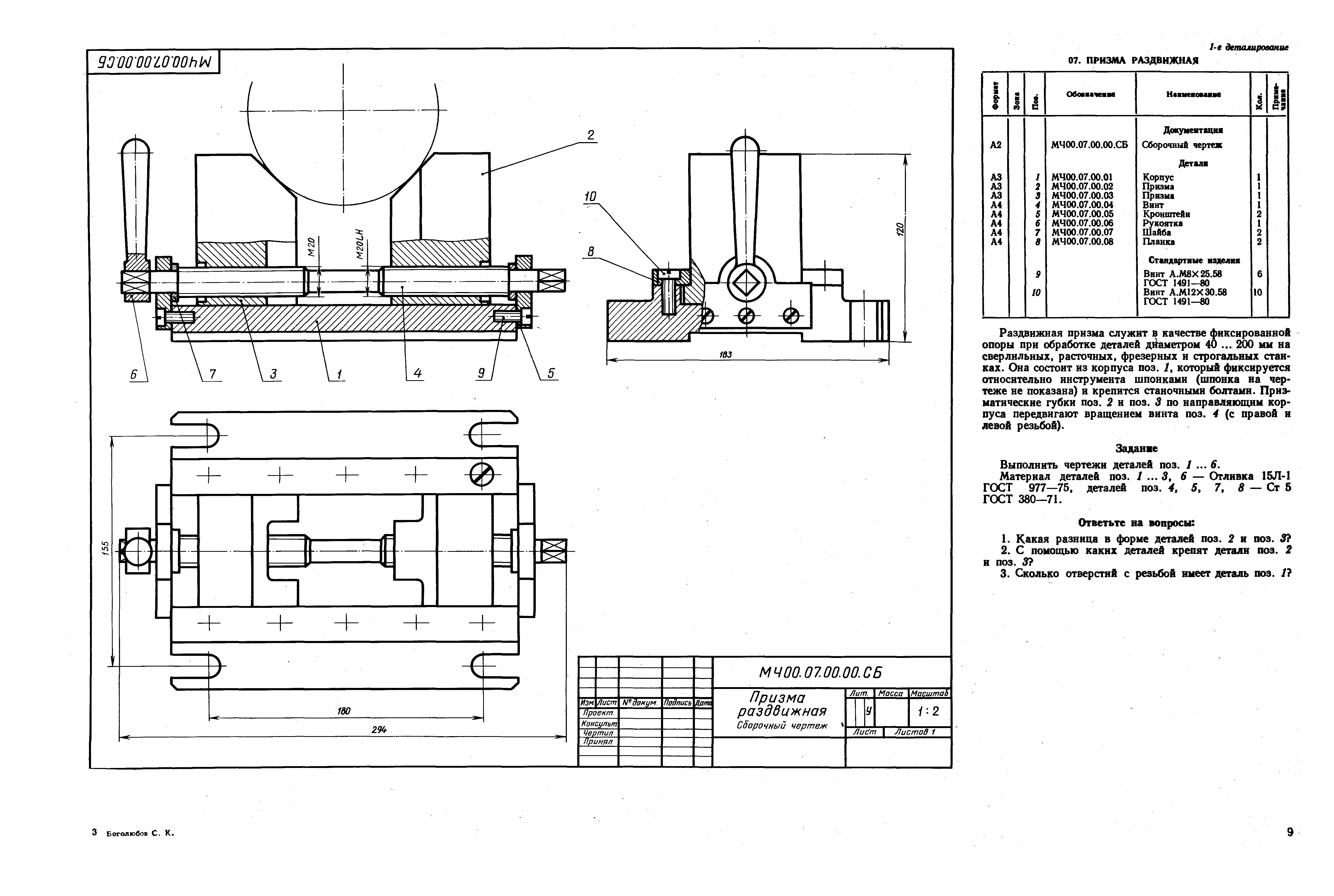

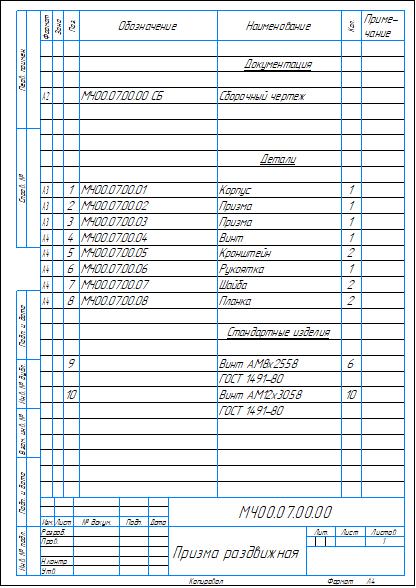

Трехмерные модели (3D модели) составляющих деталей, сборки, сборочный чертеж и спецификация изделия МЧ00.07.00.00 призма раздвижная из альбома по деталированию Боголюбова. Модели, чертеж и спецификация ассоциативно связаны.
Составляющие детали:

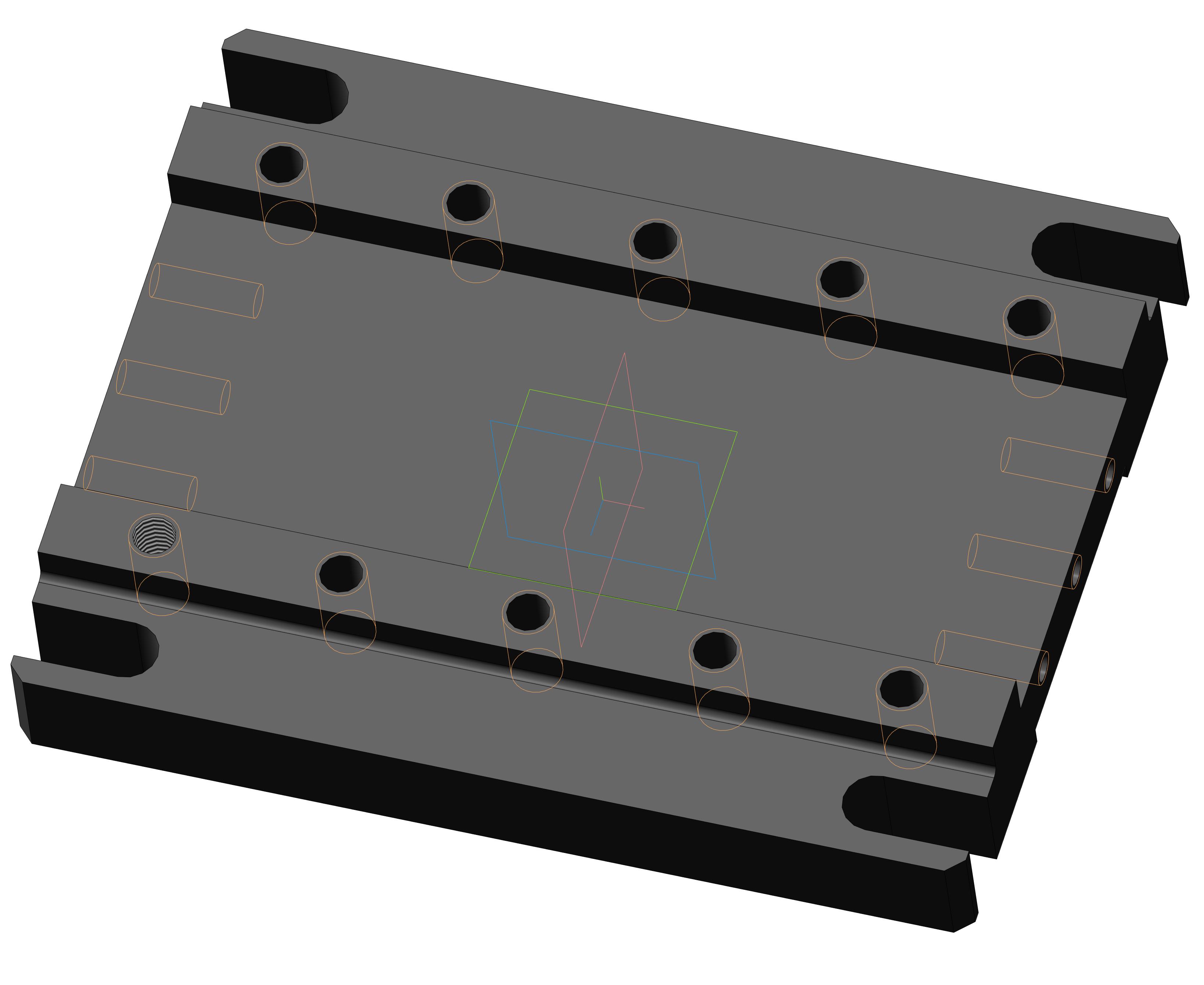

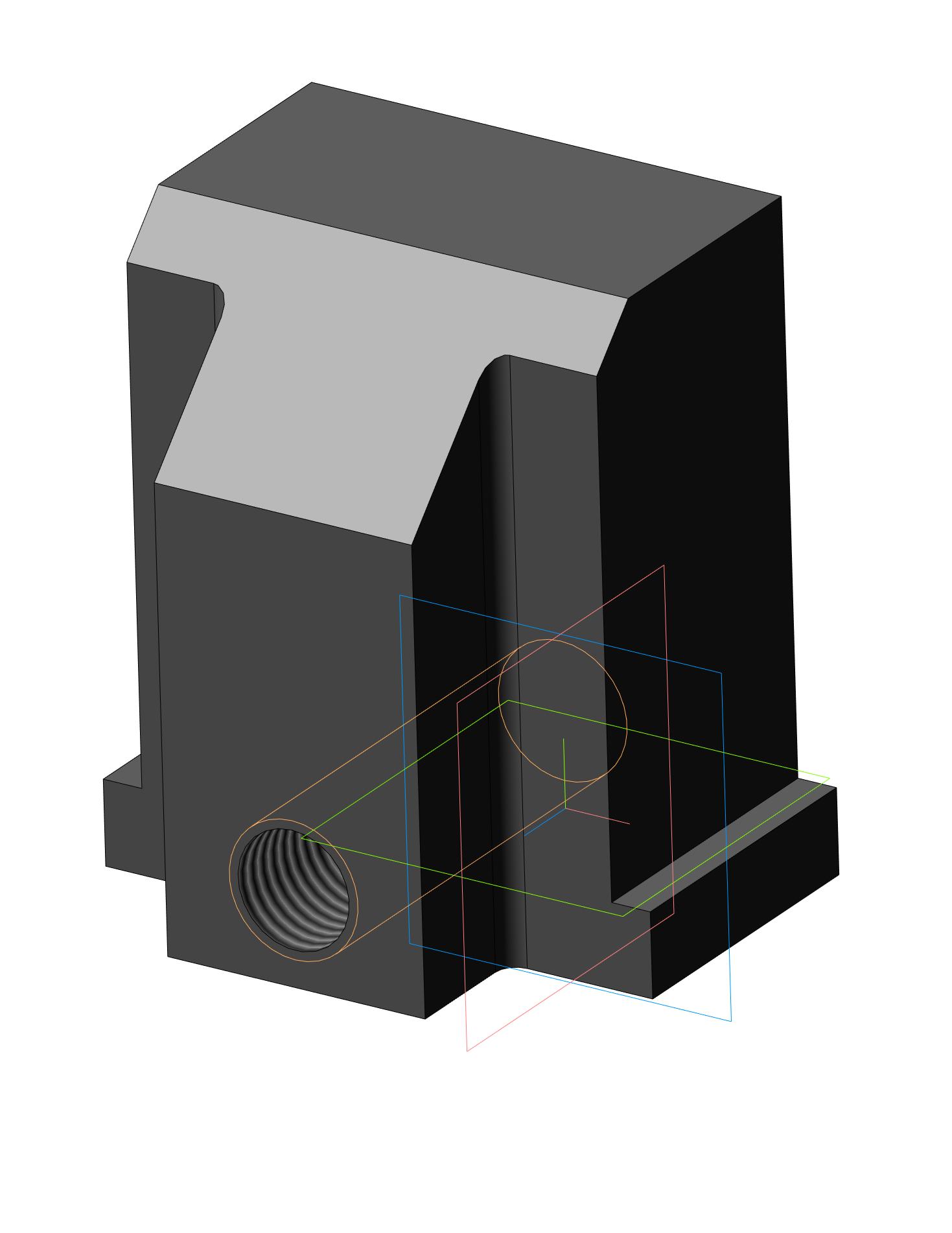

МЧ00.07.00.01 корпус;

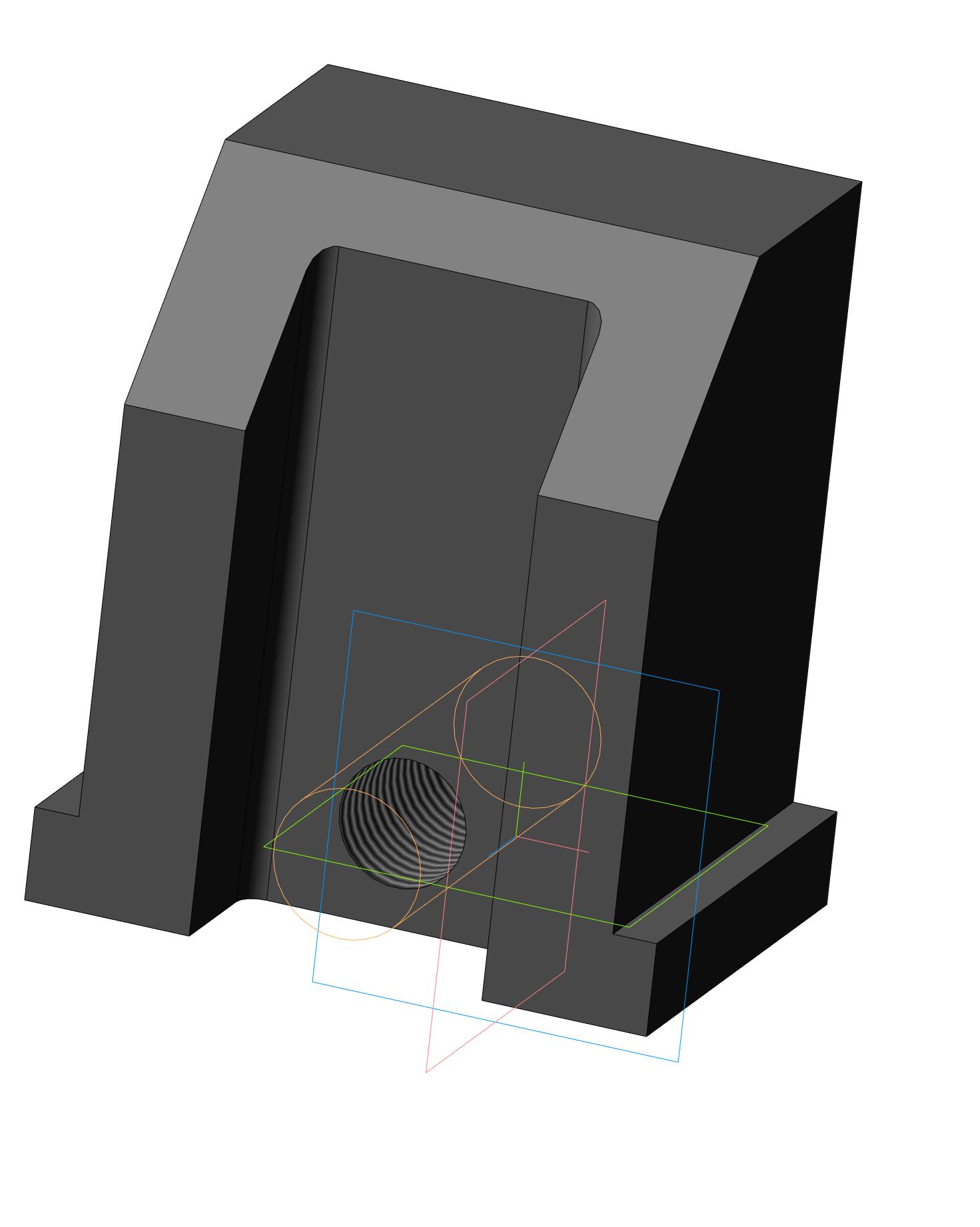

МЧ00.07.00.02 призма;
МЧ00.07.00.03 призма;

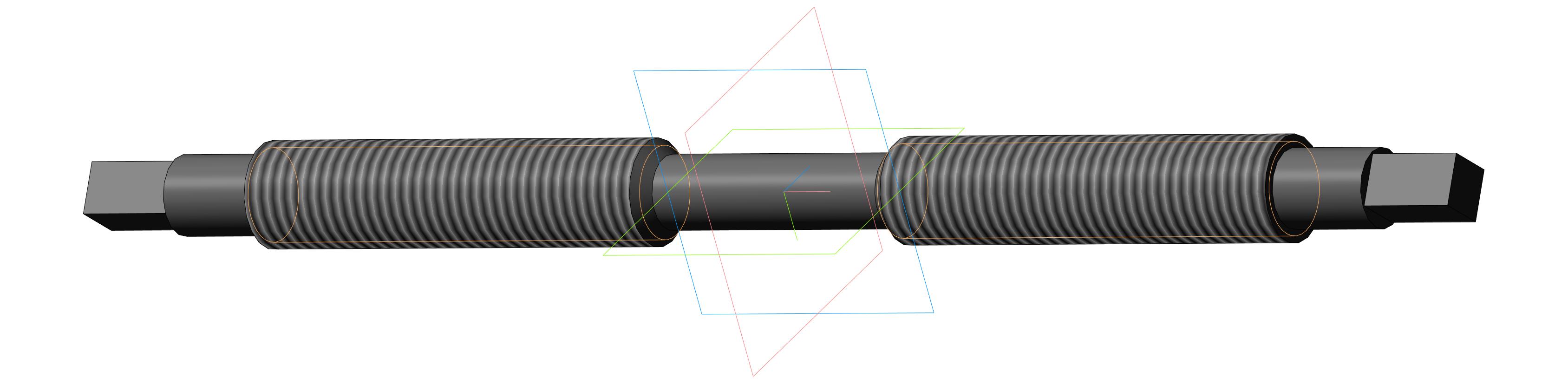

МЧ00.07.00.04 винт;
МЧ00.07.00.05 кронштейн;

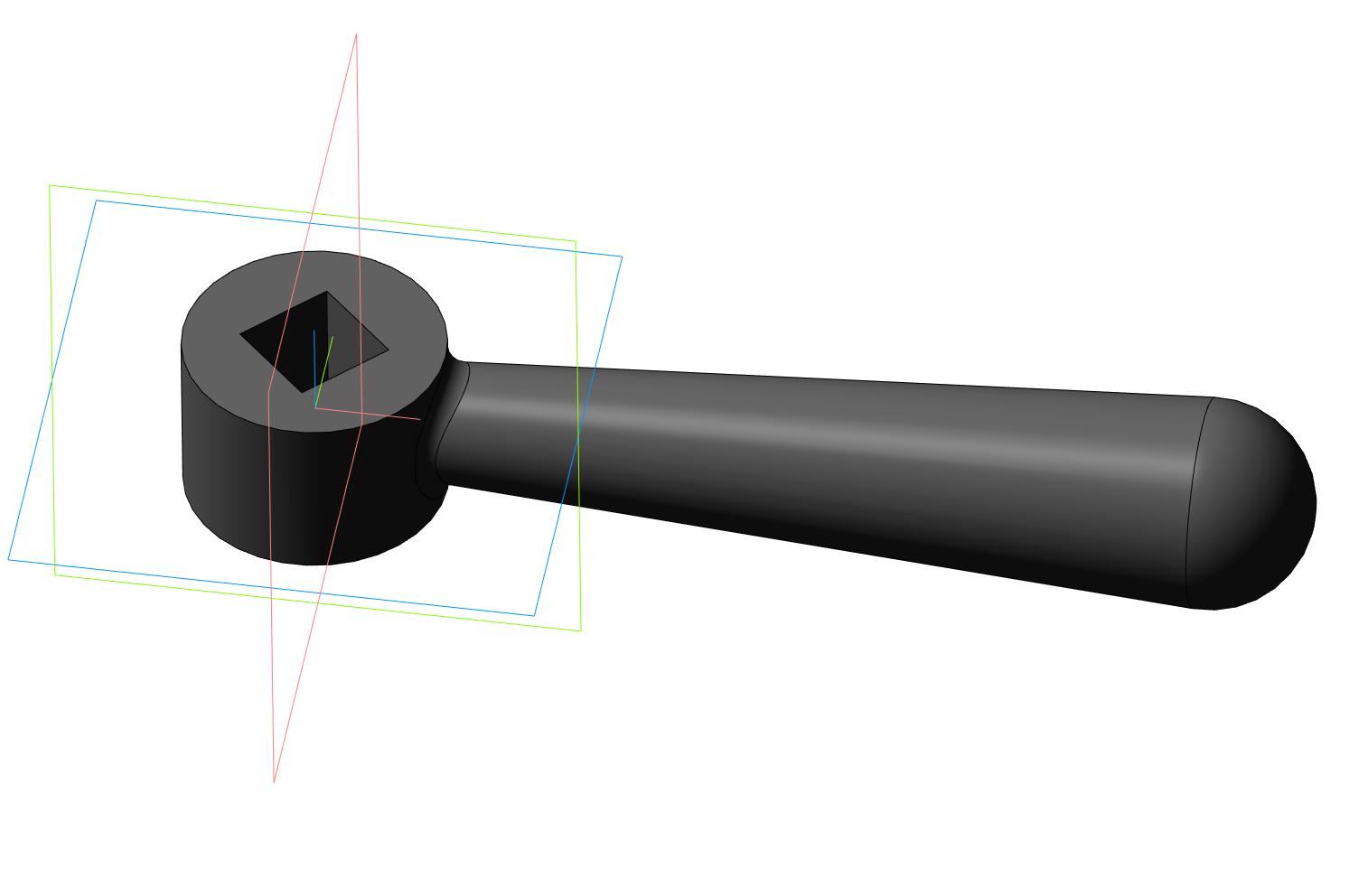

МЧ00.07.00.06 рукоятка;

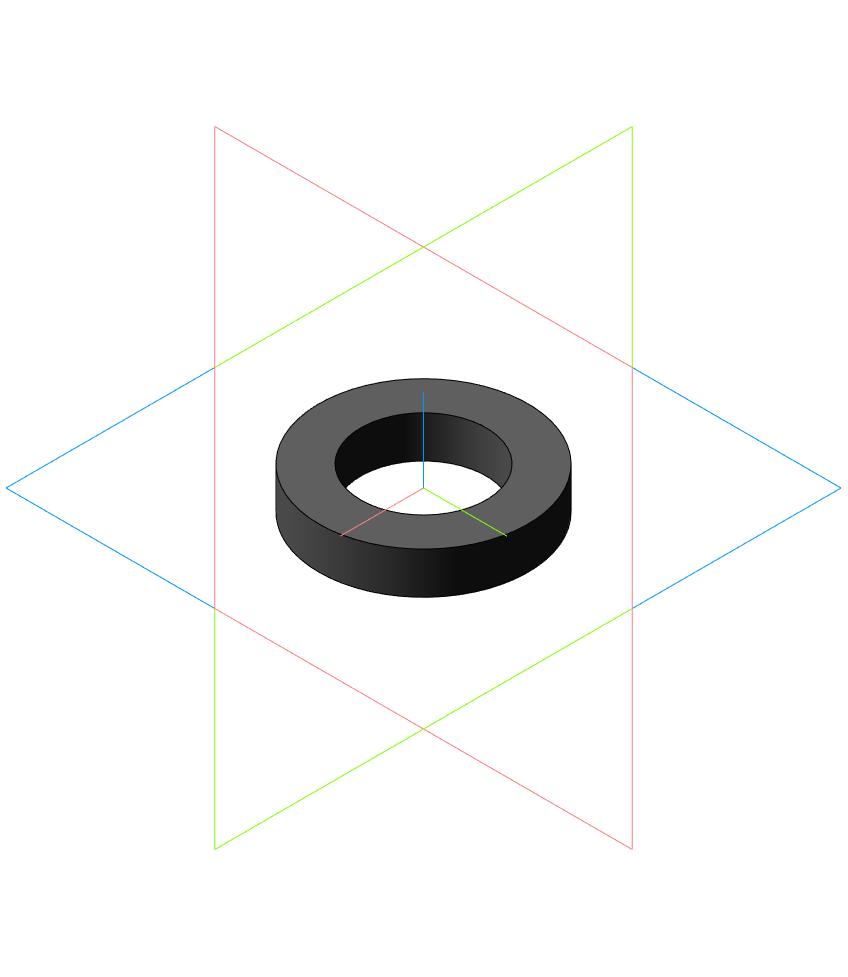

МЧ00.07.00.07 шайба;

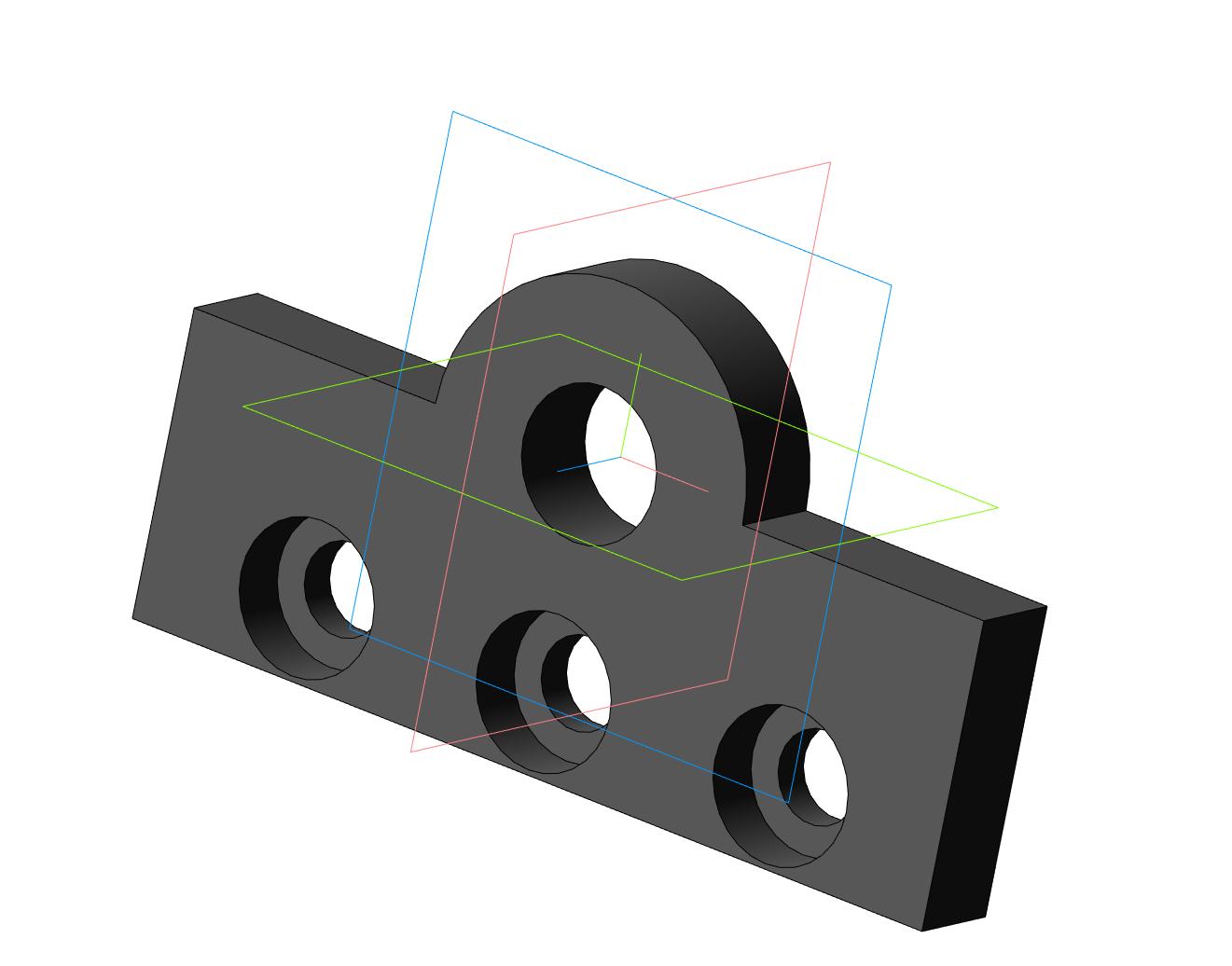

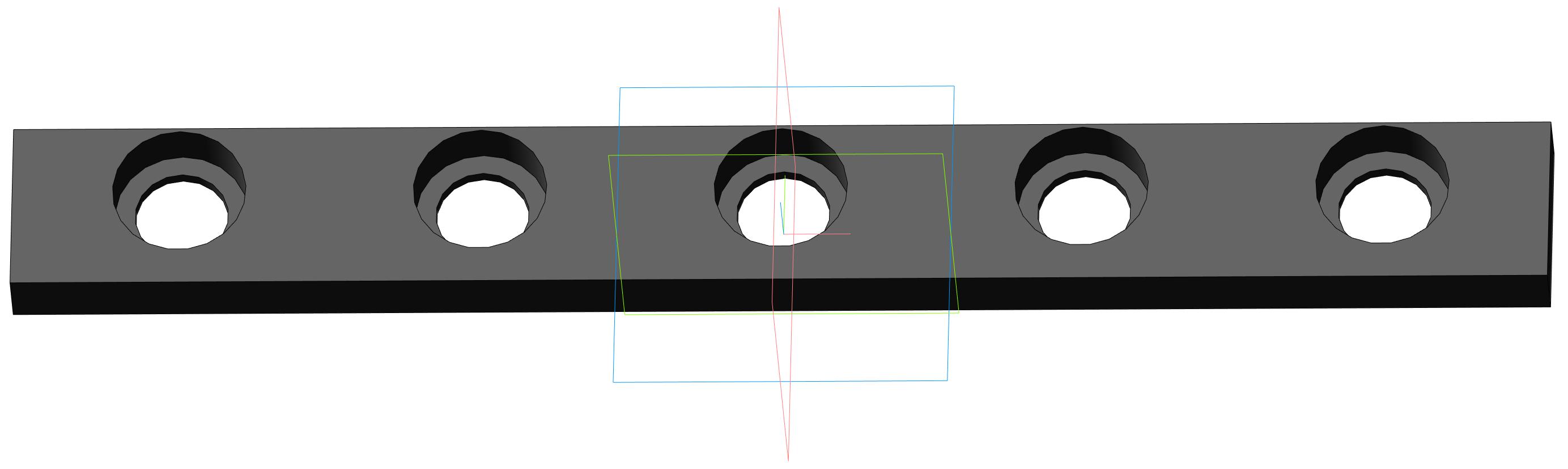

МЧ00.07.00.08 планка.
Чертежи и модели выполнены в программе Компас 3D
Отзывов от покупателей не поступало.
