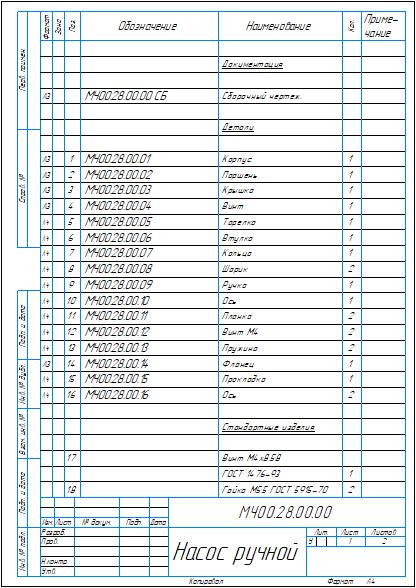

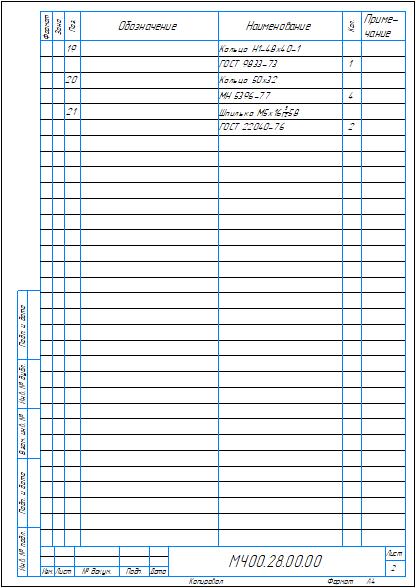

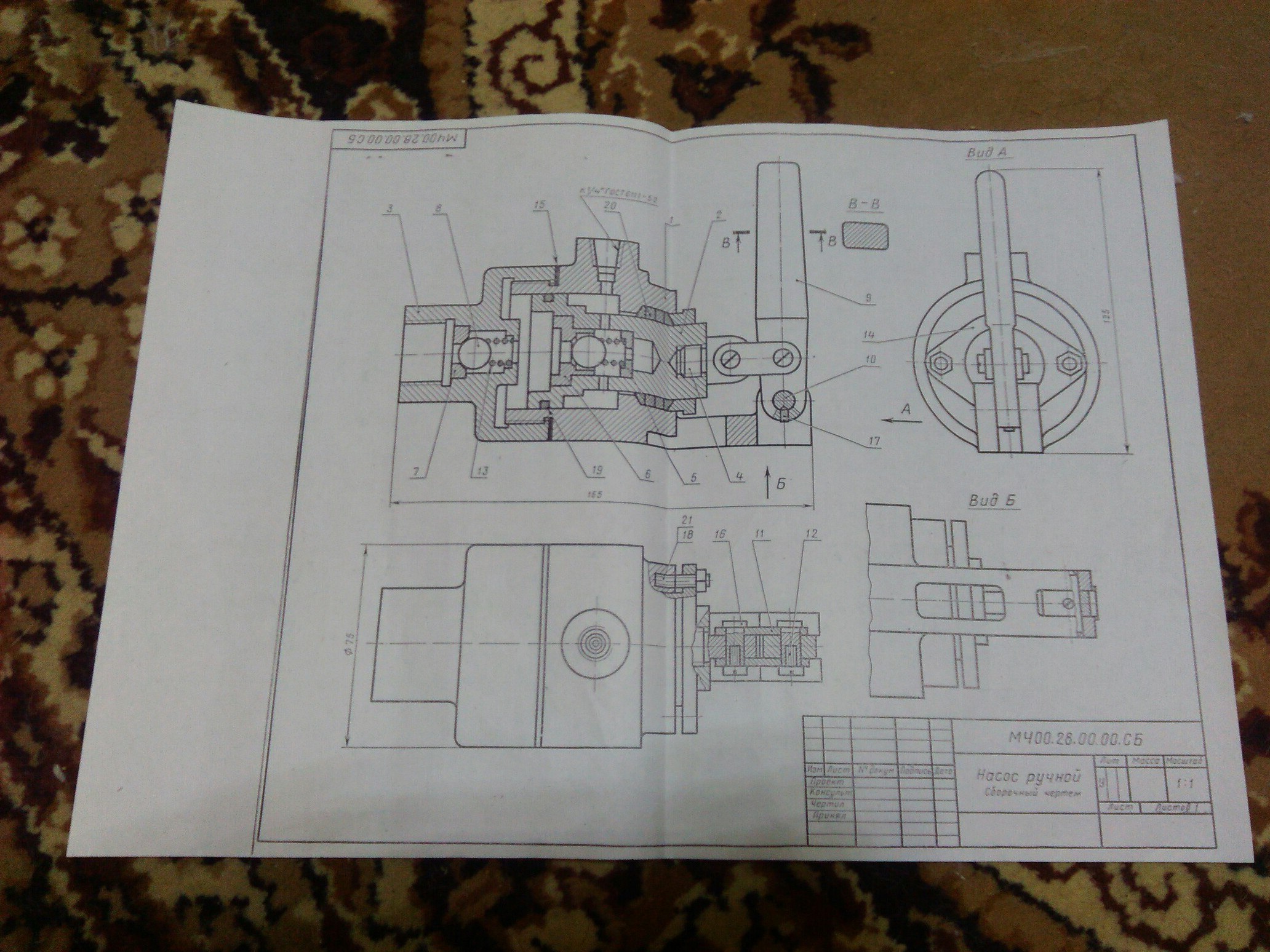

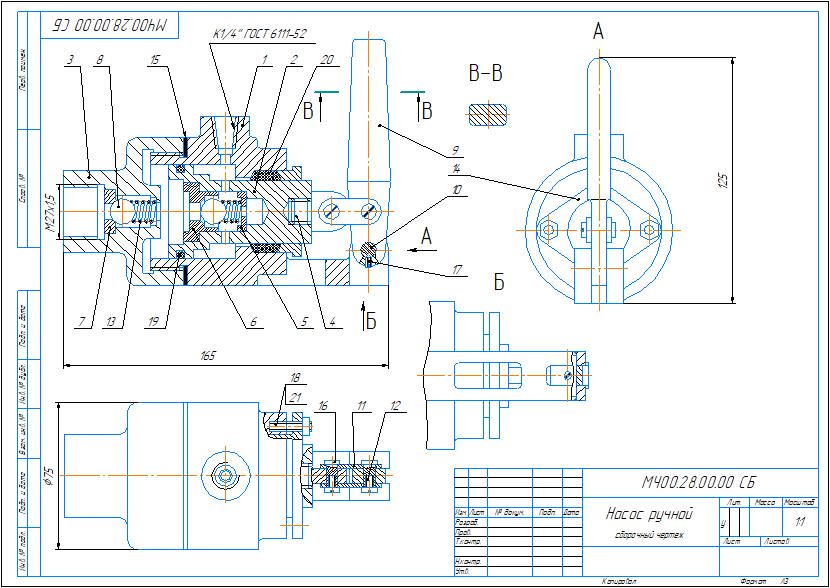

Сборочный чертеж, спецификация насоса ручного МЧ00.28.00.00. Также приложены рабочие чертежи деталей:

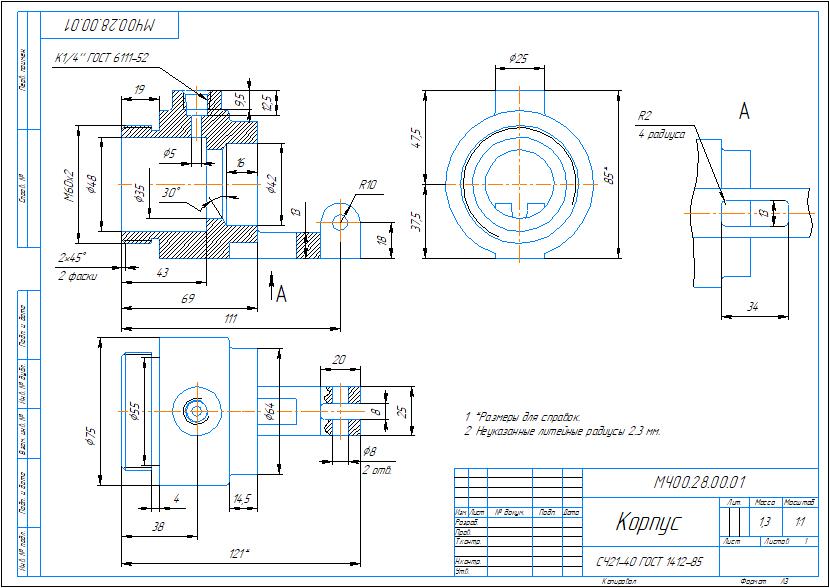

МЧ00.28.00.01 корпус;

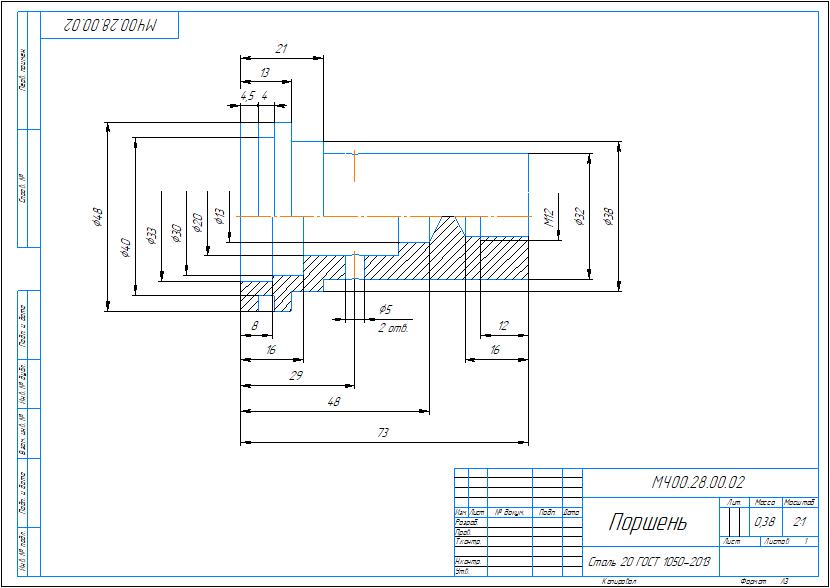

МЧ00.28.00.02 поршень;

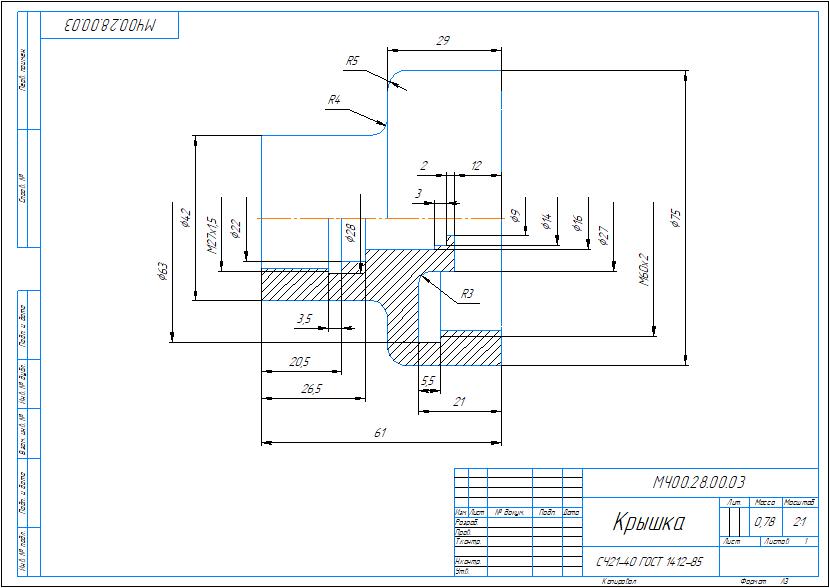

МЧ00.28.00.03 крышка;

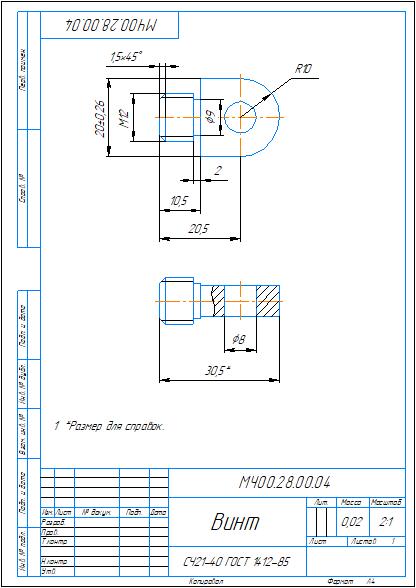

МЧ00.28.00.04 винт;

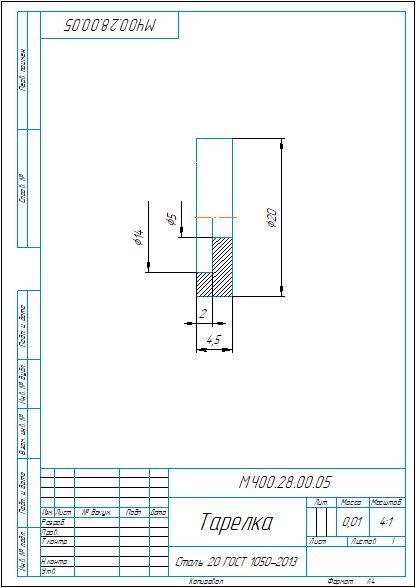

МЧ00.28.00.05 тарелка;
МЧ00.28.00.06 втулка;
МЧ00.28.00.07 кольцо;
МЧ00.28.00.08 шарик;

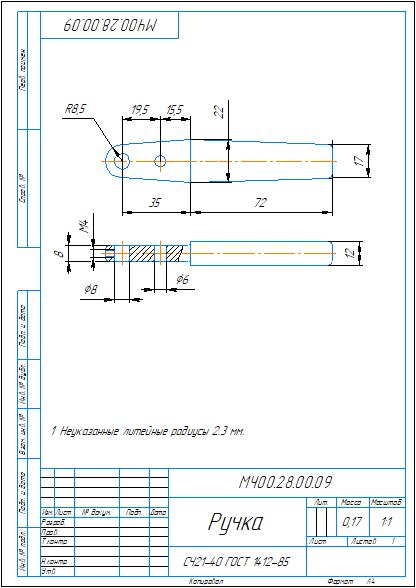

МЧ00.28.00.09 ручка;
МЧ00.28.00.10 ось;

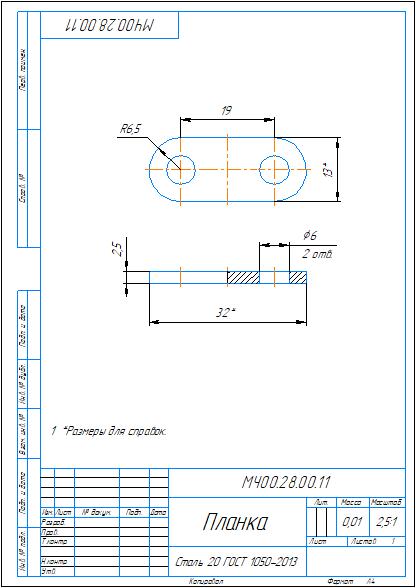

МЧ00.28.00.11 планка;
МЧ00.28.00.12 винт М4;
МЧ00.28.00.13 пружина;

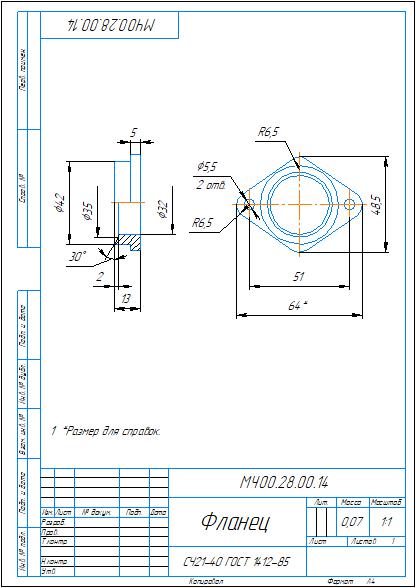

МЧ00.28.00.14 фланец;
МЧ00.28.00.15 прокладка;
МЧ00.28.00.16 ось.
Чертежи и спецификация выполнены в программе Компас 3D
