04.000 гидроцилиндр рабочий тормозной - сборочный чертеж, спецификация, деталировка
- Цена в валютах:
- 8.7 $ · 579 руб. · 7.76 €
- Раздел:
- Чертежи
- Товар:
- 04.000_гидроцилиндр_рабочий_тормозной_СБ_СП_деталировка_Аксарин.zip (822.29 Кбайт)
- Загружен:
- 31.08.2026 14:21:40
- Количество продаж:
- 0
- Количество возвратов:
- 0
- Продавец:
- alexey_ktop · информация о продавце и его товарах
ОПИСАНИЕ
04.000 гидроцилиндр рабочий тормозной - сборочный чертеж, спецификация, деталировка
Сборочный чертеж, спецификация, деталировка сборочной единицы 04.000 гидроцилиндр рабочий тормозной из альбома по деталированию Аксарина. Представленные чертежи:

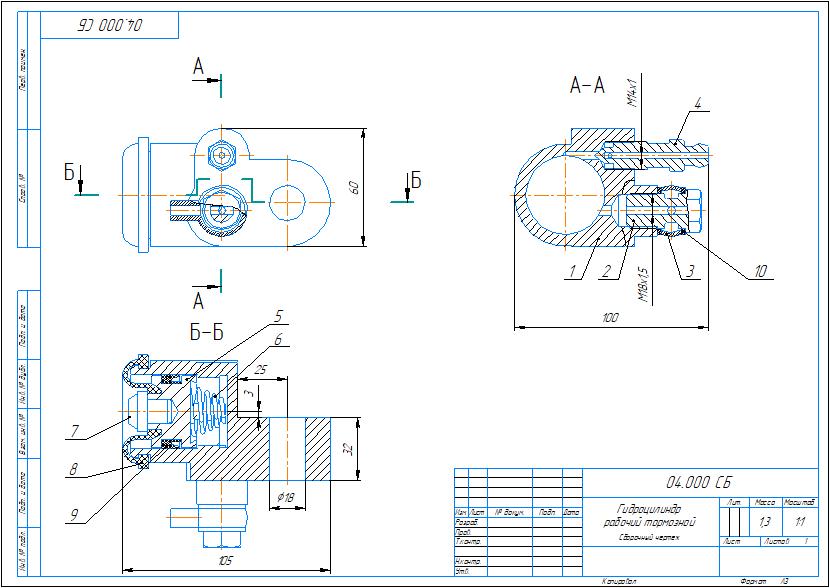

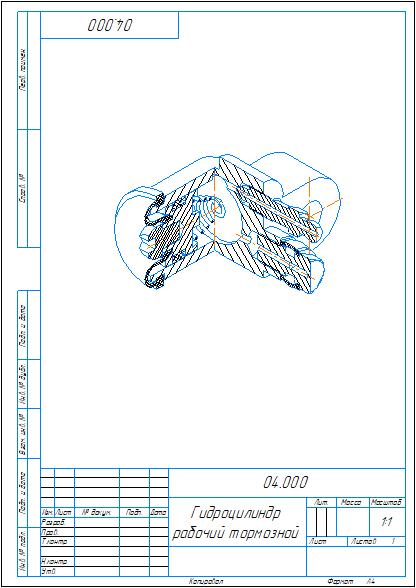

04.000 СБ - сборочный чертеж;

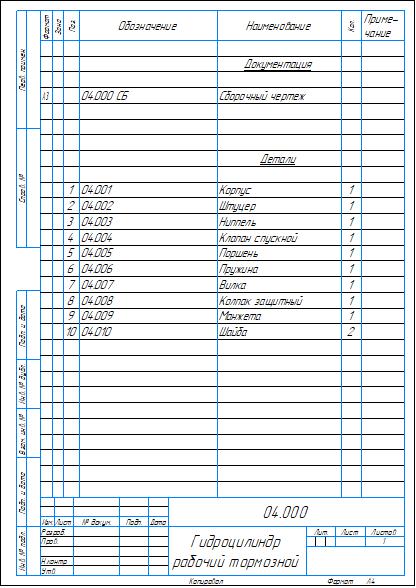

04.000 - спецификация;
Рабочие чертежи деталей:

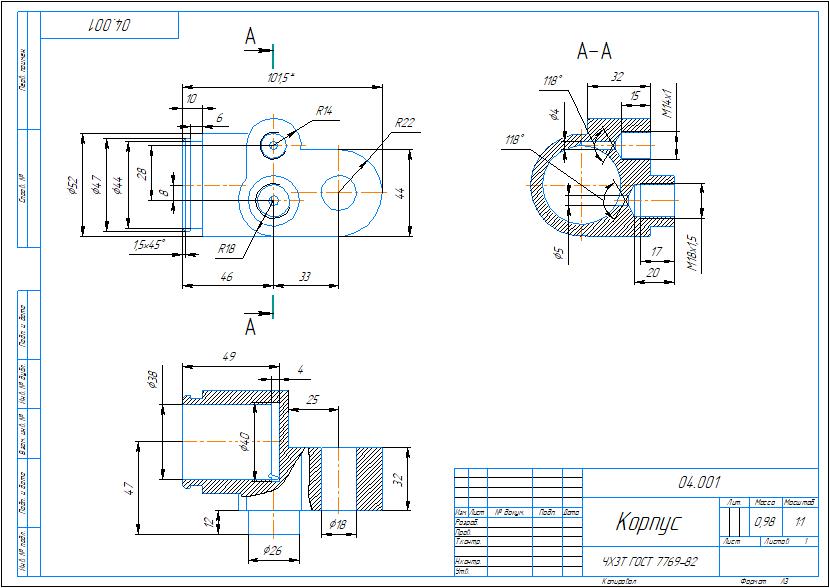

04.001 корпус,

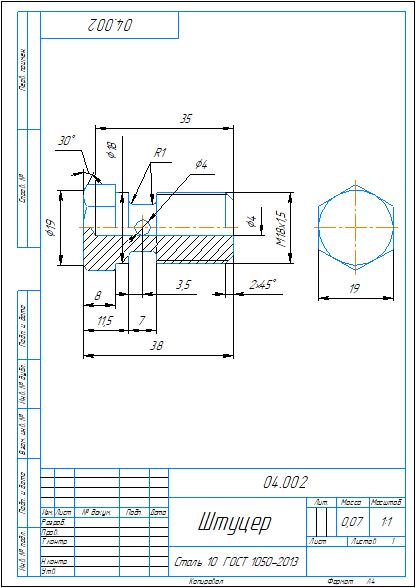

04.002 штуцер,

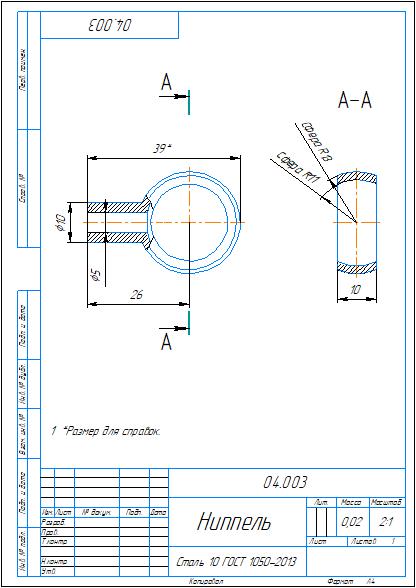

04.003 ниппель,

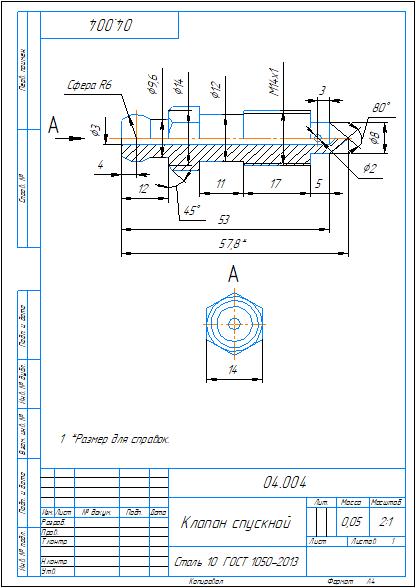

04.004 клапан спускной,

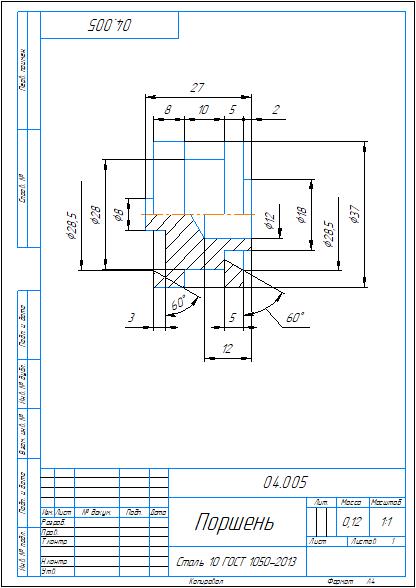

04.005 поршень,

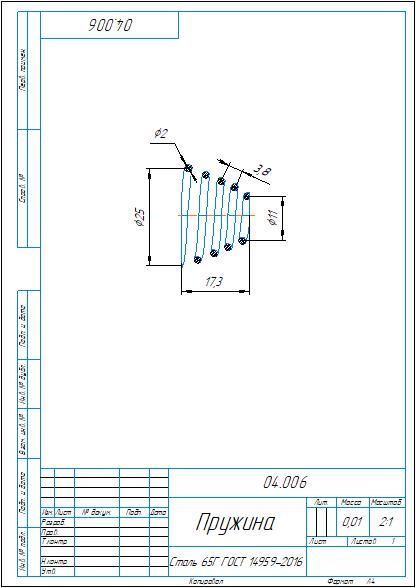

04.006 пружина,

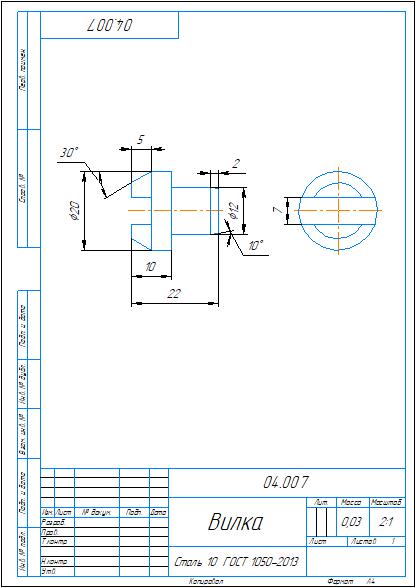

04.007 вилка,

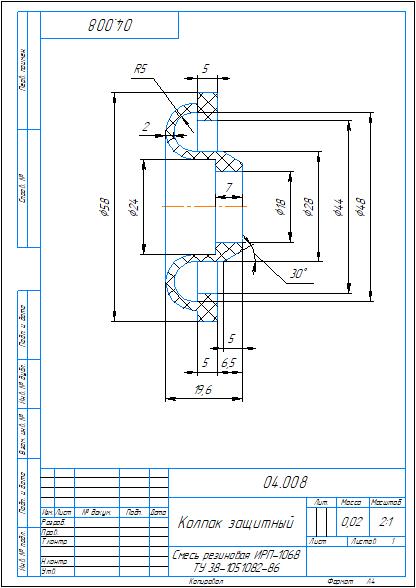

04.008 колпак защитный,

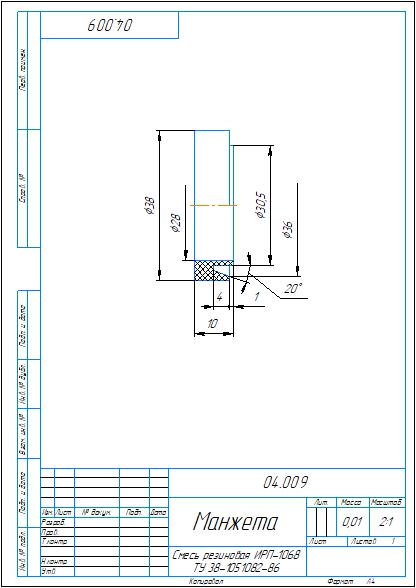

04.009 манжета,
04.010 шайба.
Чертежи и спецификация выполнены в программе Компас 3D.
