14-ти этажный кирпичный жилой дом
Дипломный проект на тему: 14-ти этажный кирпичный жилой дом с расширенным в плане первым этажом – под строительство в городе Нижний Новгород.
В архитектурно- строительной части были разработаны:
графической части- аксонометрия, фасады, генеральный план, планы этажей, разрезы, а так же планы перекрытия и покрытия;
в пояснительной записке были описаны все конструктивные особенности здания, санитарно- техническое, инженерное оборудование, объёмно-планировочное и художественное решения.
В расчетно-конструктивной части приведены варианты проектирования конструкций: два варианта фундамента и колонн, из которых в результате технико-экономического сравнения были выбраны наиболее экономичные.
В технологической и организационной части были рассмотрены работы по возведению надземной части проекта, разработаны технологические карты на основные виды строительно-монтажных работ. Произведены работы по организации строительного производства. Произведен поточный метод выполнения работ.
В экономической части были подсчитаны затраты на весь объём здания.
В разделе охраны окружающей среды рассмотрены методы безопасных условий труда, а так же мероприятия по минимизации загрязнения окружающей среды.
- Графический материал представлен в формате КОМПАС 12.
- Текстовой материал в формате Word doc.
Содержание архива:
1) Бесплатная часть:
-- демонстрация листов чертежей в сжатом виде, как растровые изображения с водным знаком 1024*724;
-- введение и обоснование из пояснительной записки + БОНУС – План выступления при защите диплома;
2) Доступ по паролю (пароль содержится в файле получаемом после оплаты):
-- графическая часть 10 листов А1, в формате КОМПАС 12;
-- текстовая часть - пояснительная записка.
Содержание текстовой части
Аннотация
Обоснование выбранной темы
1. Архитектурно- строительная часть
2. Расчетно- конструктивная часть
3. Технологическая часть
4. Организация строительного производства
5. Экономическая часть
6. Защита окружающей среды
Список литературы
Содержание графической части
1. Перспектива;

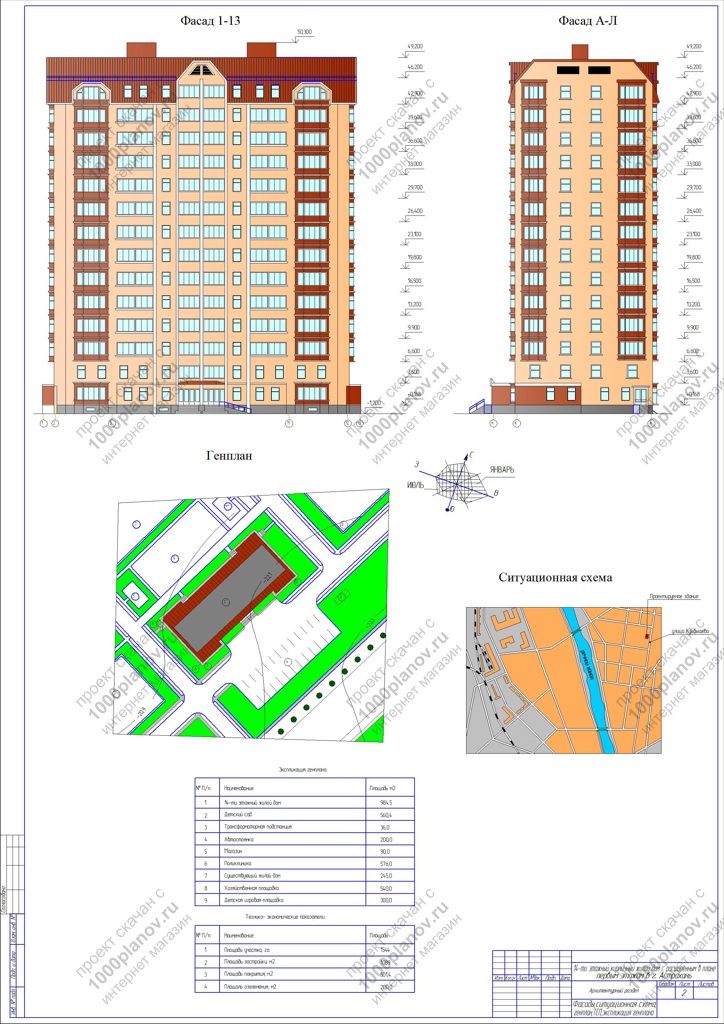

2. Фасады, ситуационная схема, генплан, ТЕП, экспликация генплана;

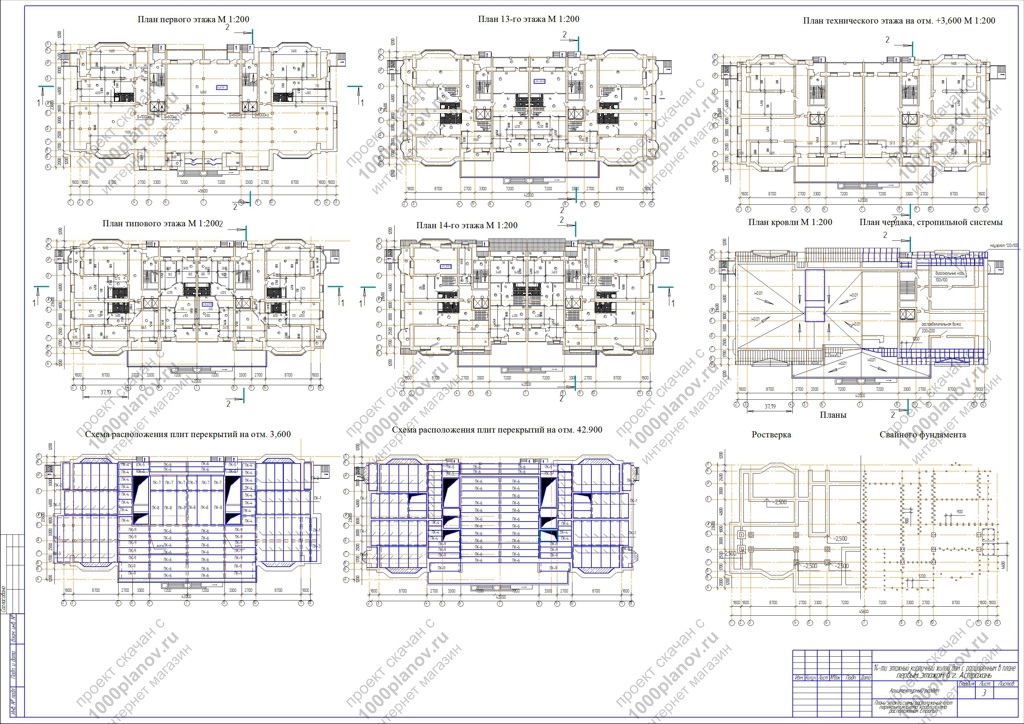

3. Планы этажей, схемы расположения плит перекрытия, схема кровли, схема расположения стропил,
4. Разрезы 1-1;2-2,3-3, узлы;
5. План фундаментов, инженерно- геологический разрез, узлы;

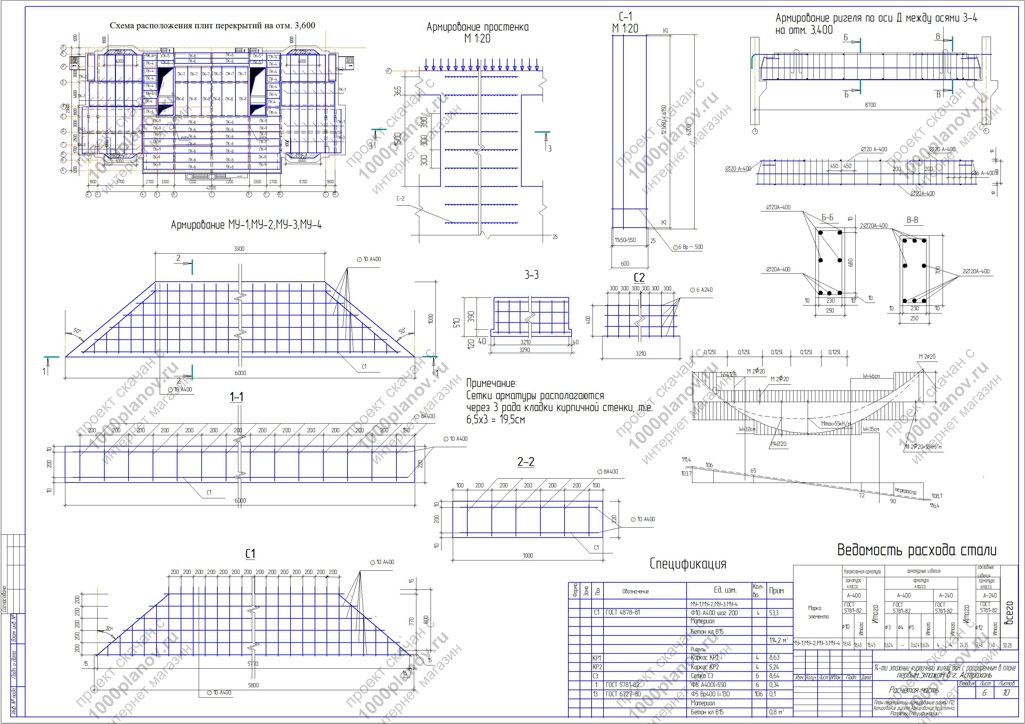

6. План перекрытий; Армирование плиты П2; Армирование ригеля, Армирование простенка, Разрезы, Спецификации;

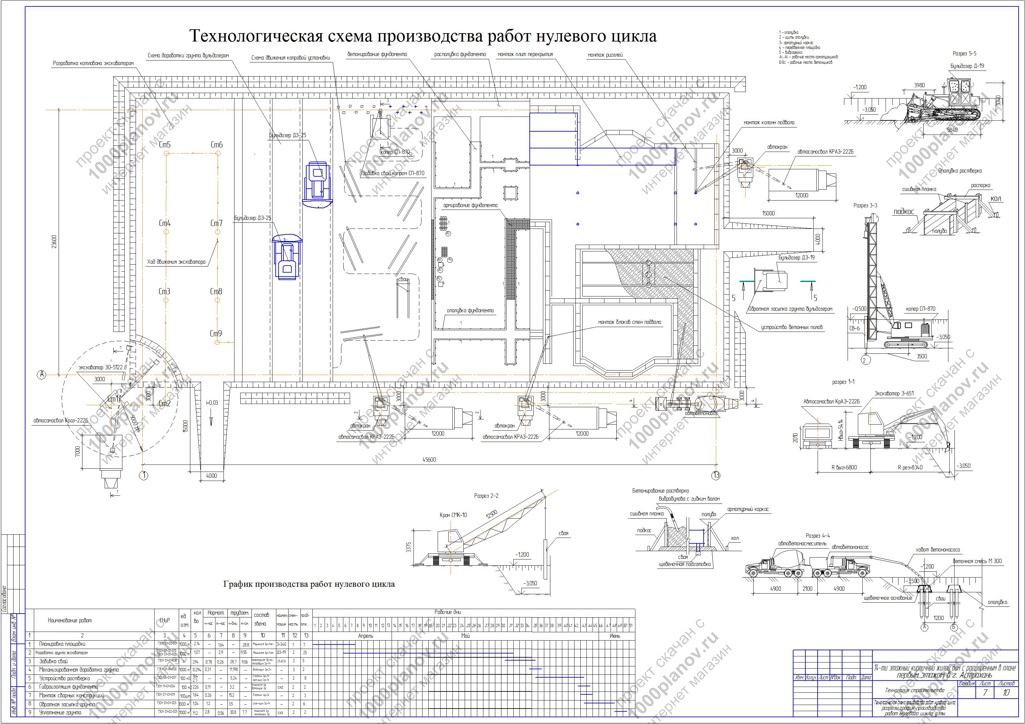

7. Технологическая схема производства работ нулевого цикла, разрезы, график производства работ нулевого цикла, узлы;

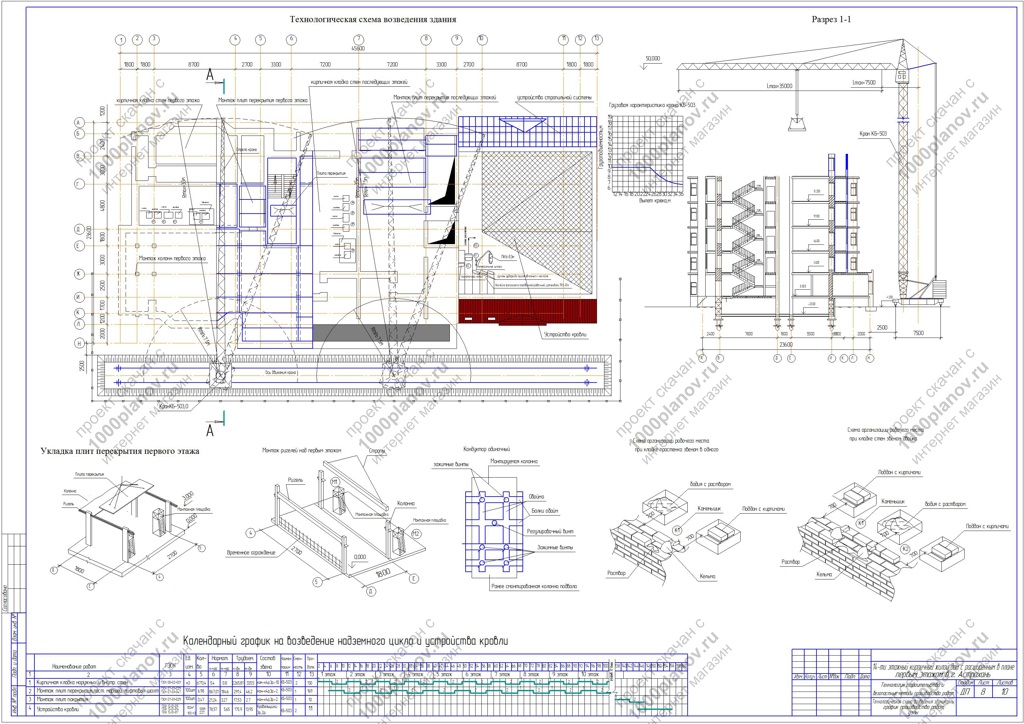

8. Технологическая схема возведения здания, узлы, график производства работ, узлы;
9. Стройгенплан, экспликация стройгенплана, ТЭП;

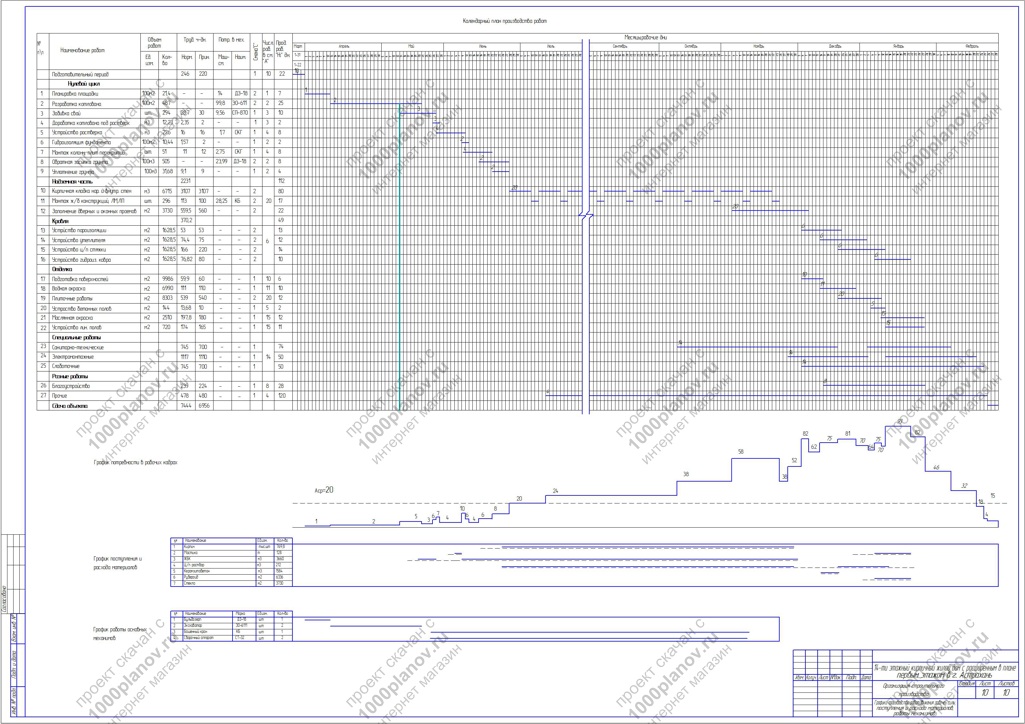

10. Графики производства работ, движения рабочей силы, поступления и расхода материалов, работы механизмов.
